Ihre Vorteile mit der CleanCut- und Kurzpuls-Technologie von LPKF
Die CleanCut-Technologie von LPKF arbeitet im optimalen Pulsdauerbereich für die Leiterplattenmaterialbearbeitung. Innerhalb des Kurzpulsregimes spielt die Pulsdauer eine Rolle für die Prozesseffizienz. Industrielle Anwendungen, bei denen die Gesamtbearbeitungszeit wichtig ist, können daher deutlich von der Verwendung spezieller Lasertechnologie profitieren.
Neue LPKF PicoLine Lasersysteme
Sauberes Schneiden und präzise Vias - oberhalb der Industriestandards

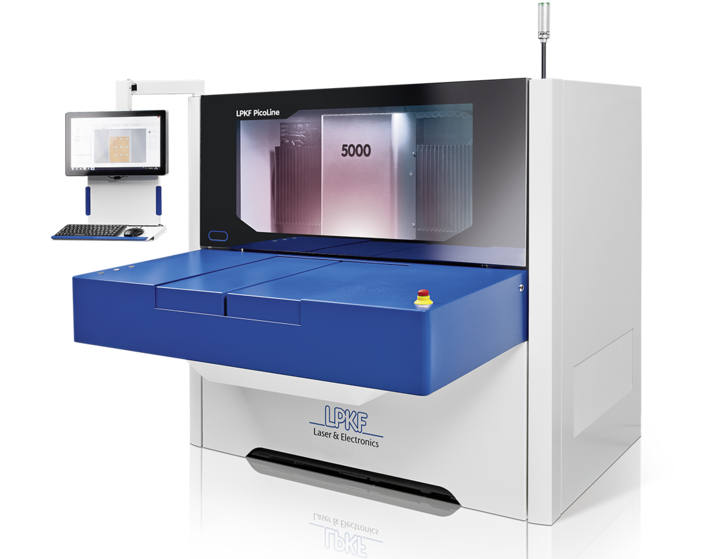

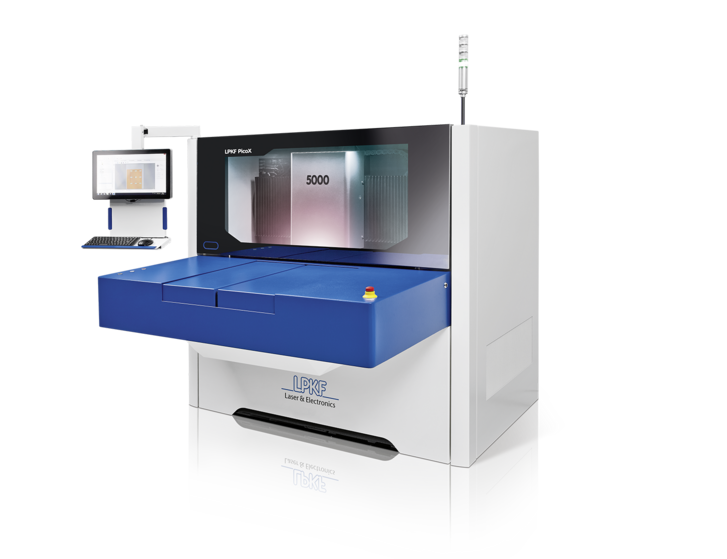

Auf Basis der MicroLine-Plattform hat LPKF eine Lösung für noch höhere Anforderungen an die Qualität der Lasermaterialbearbeitung entwickelt: LPKF PicoLine. Mit diesem neuen Lasersystem erfüllt LPKF höchste Ansprüche an Qualität und Schneidgeschwindigkeit. Das System erhöht die Ausbeute und Produktionseffizienz in der Leiterplattenbearbeitung - mit dem Ergebnis eines schnellen Return on Investment. Ausgestattet mit einem Pikosekundenlaser steht das Ultrakurzpulslasersystem LPKF PicoLine 5000 für hochpräzise Positioniergenauigkeit und präzise Verarbeitung von Leiterplattenmaterial wie FR4, PI-, LCP- und PTFE-FPC in allen branchenüblichen Panelgrößen. Durch die CleanCut- und Kurzpuls-Technologie wird die Wärmeeinflusszone (HAZ) im Material vernachlässigbar.
Anwendungsbereiche

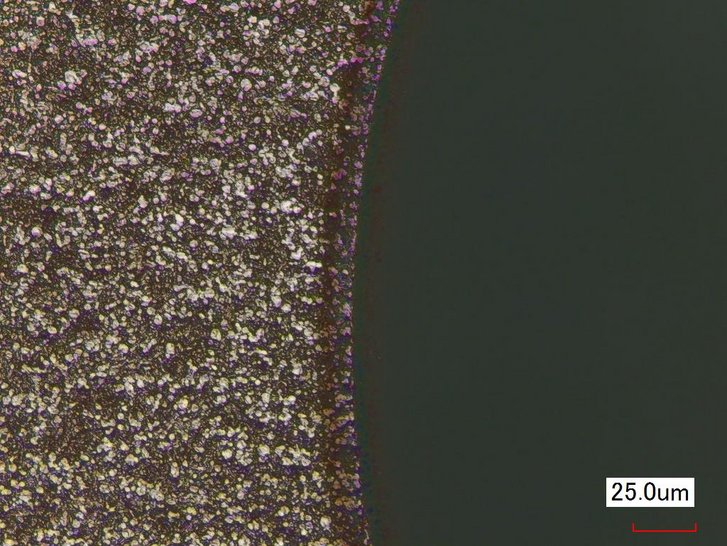

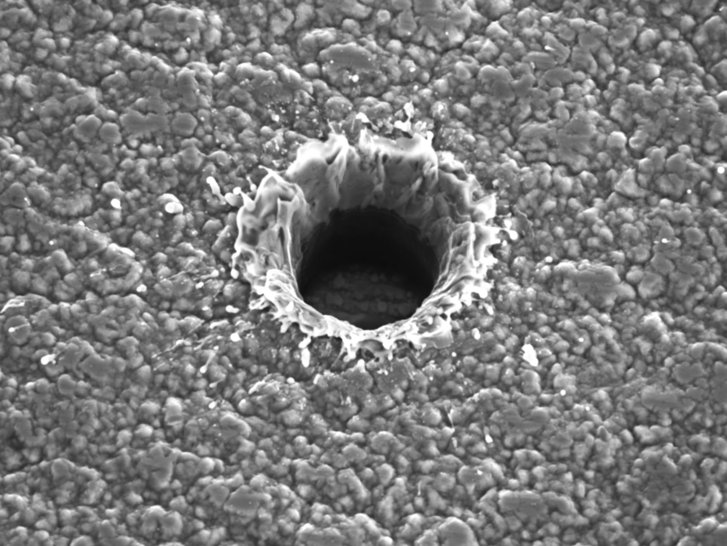

LPKF hat Microvia-Laserprozesse entwickelt, um mit unterschiedlichsten Materialien und Formaten zu arbeiten, die auf Ihre Designs und Ihre Anforderungen an die Prozess-Effizienz passen.
Vorteile
- Platz-Ersparnis
- Zuverlässigkeit der Schaltung
- Hochfrequenzeignung
- Saubere, glatte Seitenwände
Typische Materialien

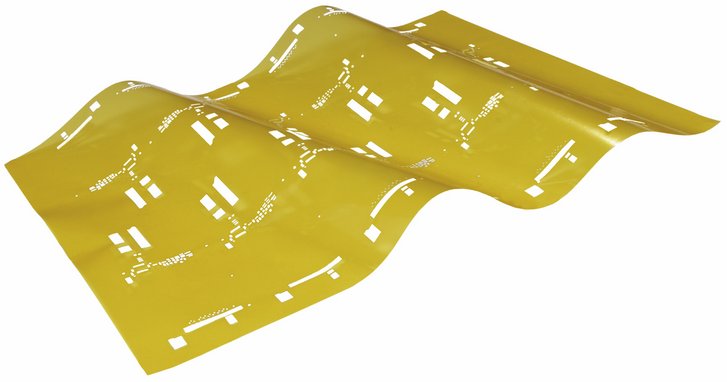

- Flüssigkristalline Polymere (LCP)
- Polyimid (PI)
- Polytetrafluorethylen (PTFE)
LPKF ist in der Lage, andere Materialien und Verbindungen zu verarbeiten, wenn Ihr Design dies erfordert. Bitte teilen Sie uns Ihre Anforderungen mit.

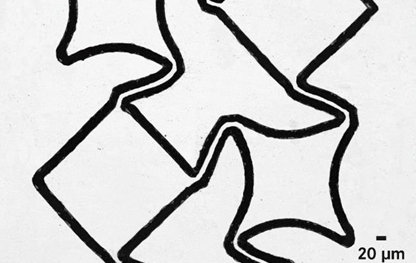

Das Skiving ist ein selektiver Ablationsprozess, der ein Material mit oder ohne Beeinträchtigung eines darunter liegenden Materials entfernen kann. Das Skiving kann genutzt werden, um das gesamte dielektrische Material zu entfernen oder zu stoppen, ohne durchzuschneiden. Siehe auch " Ablation von anorganischem Material von organischem Material ".

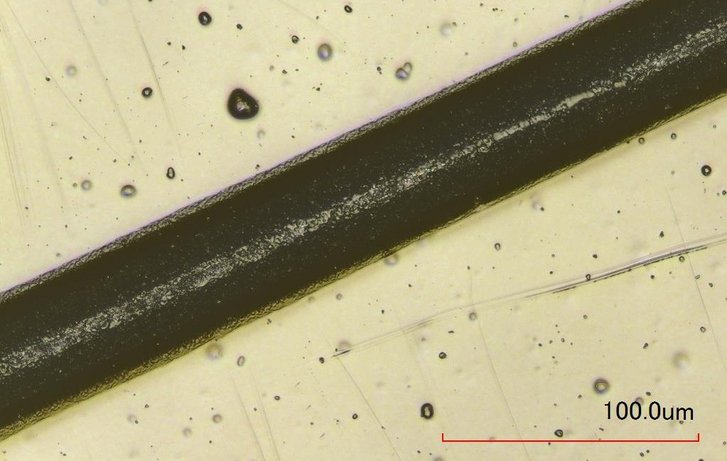

- Effektive Schnittgeschwindigkeit bis zu 500 mm/s, abhängig von Material und Layout

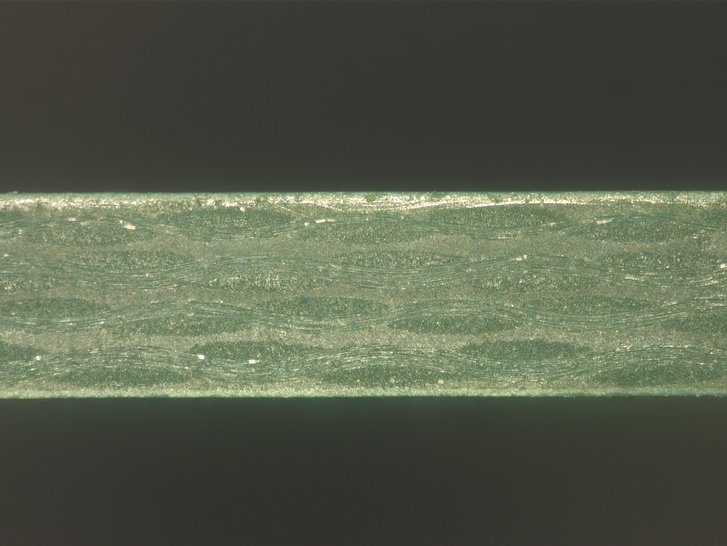

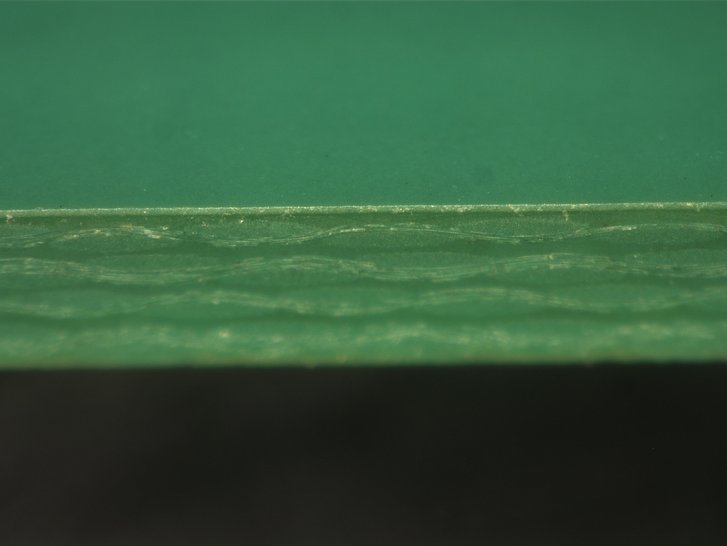

- Saubere Schnittkanten: keine Wärmeeinflusszone (HAZ), keine Karbonisierung
- Glatte Schnitte: kein Grat oder Wölbung. Der Grat verringert sich um weniger als 10 μm.
- Nicht verschmutzte Oberflächen: keine Partikel, Staub oder Schmutz

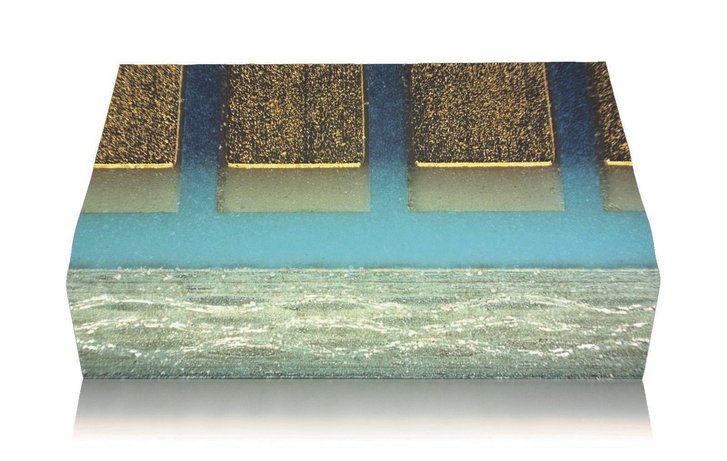

Die speziell auf die Bedürfnisse der Elektronikindustrie zugeschnittenen Lasersysteme sind in der Lage, eine Vielzahl von IC-Compounds zu schneiden, zu öffnen oder zu bohren:
- Gekrümmte Schnitte mit extrem feinen Konturen
- Saubere Seitenwände,
- Nahezu kein Grat
- Geringer thermischer Einfluss
- Hohe Positioniergenauigkeit
Beratung und Bemusterung
Die Mission von LPKF ist es, mit allen Kunden eine langfristige und vertrauensvolle Geschäftsbeziehung aufzubauen. Wir begeistern potenzielle Kunden, indem wir anbieten, kundenspezifische Musterpanels zu verarbeiten. Diese erste Panelbewertung soll allen Beteiligten sicherstellen, dass die Anforderungen des potenziellen Kunden hinsichtlich Zykluszeit, Genauigkeit, Präzision und Qualität erfüllt werden.
Erfahren Sie mehr über unser globales Servicenetz mit kurzen Reaktionszeiten im Bereich Service. Es stehen verschiedene Konzepte für erweiterte Garantie- und Wartungsverträge zur Verfügung.
Wählen Sie aus dem LPKF-Systemportfolio aus
Verschiedene Laseroptionen und unterschiedliche Systemeigenschaften ermöglichen es je nach Einsatzgebiet, das richtige Gleichgewicht zwischen Kosten und Qualität zu finden.
Sowohl für Spezialanwendungen als auch für Großserien ist die LPKF-Lasertechnik hochproduktiv.
- Die Systeme arbeiten "Stand alone" oder als Teil einer voll integrierten Produktionslinie.
- Sie sind einfach an verschiedene Handhabungsanforderungen der Elektronikindustrie anpassbar.
- Das Portfolio umfasst UV-Laser, grüne Laser und IR-Laser.

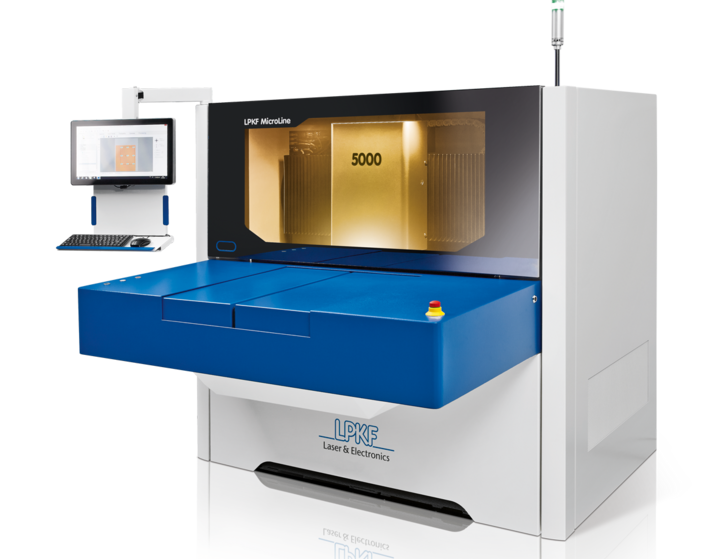

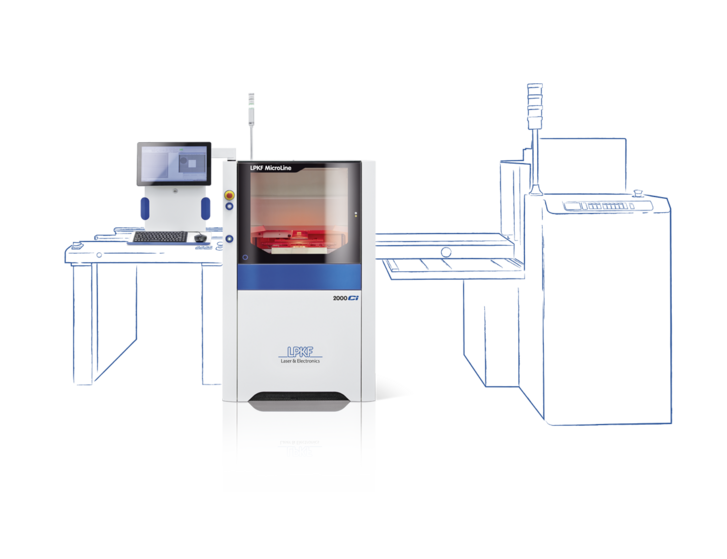

- LPKF MicroLine Systeme arbeiten mit Pulsdauern im Nanosekundenbereich.
- LPKF PicoLine Systeme arbeiten mit Pulsdauern im Pikosekundenbereich.
